噴漆房廢氣處理設備的使用：管道專家的指南





在工業生產中，噴漆作業廣泛應用于汽車制造、家具制造、機械加工等行業。然而，噴漆過程中產生的廢氣含有苯、甲苯、二甲苯等有機污染物以及漆霧顆粒，若不經處理直接排放，將對***氣環境造成嚴重污染，危害人體健康。噴漆房廢氣處理設備作為控制廢氣排放的關鍵設施，其正確使用與維護至關重要。本文將從管道專家的視角，深入探討噴漆房廢氣處理設備的使用要點、常見問題及解決方案，為相關企業提供全面指導。



 一、噴漆房廢氣處理設備概述

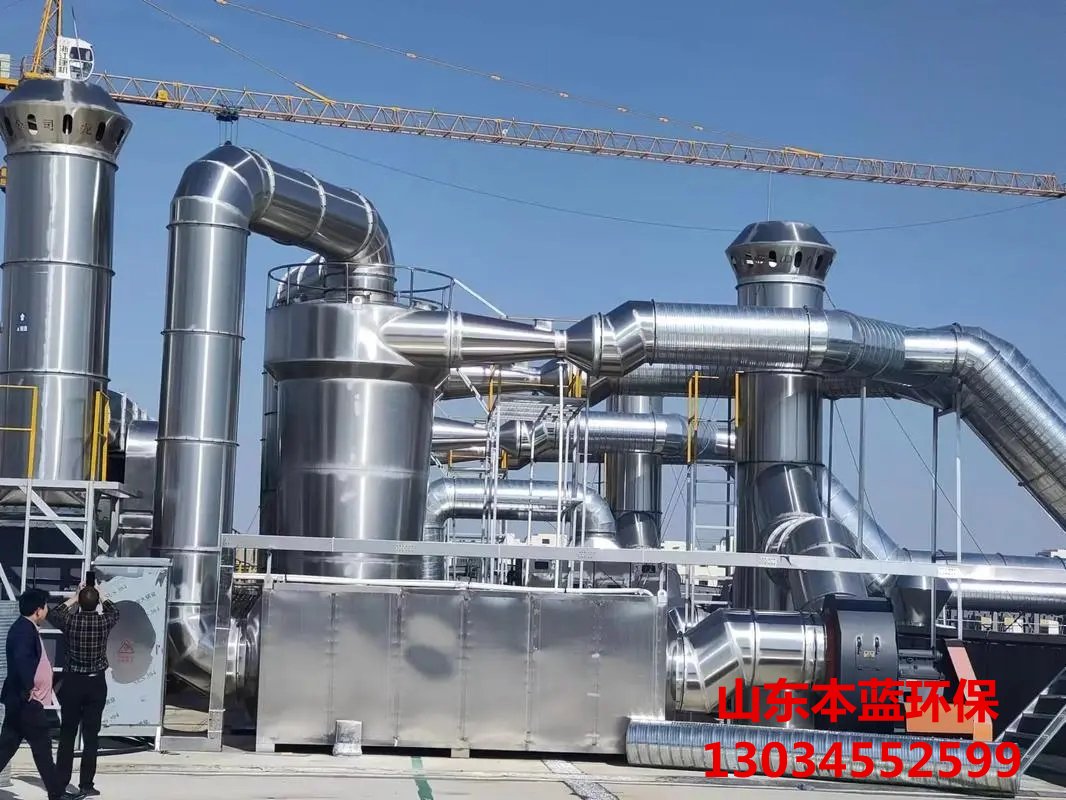

噴漆房廢氣處理系統通常由集氣裝置、輸送管道、廢氣處理設備（如漆霧過濾器、活性炭吸附裝置、催化燃燒裝置、光氧催化裝置等）和排氣筒組成。廢氣***先通過集氣裝置收集，經輸送管道進入處理設備凈化后，由排氣筒達標排放。其中，管道系統猶如人體的咽喉部位，連接著各個環節，確保廢氣順暢、高效地流動，其設計與維護直接影響處理效果。



 二、管道系統設計要點

 （一）管徑選擇

合理確定管徑是保證廢氣輸送效率的關鍵。管徑過小，廢氣流速過快，可能導致管道阻力增***，能耗增加，甚至造成管道堵塞；管徑過***，則會使廢氣流速過低，易出現漆霧沉降，堵塞管道，同時占用過多空間。一般來說，根據廢氣流量和推薦流速范圍計算管徑，對于噴漆房廢氣，主管道流速宜控制在 10 - 15 m/s，支管道流速可適當提高至 15 - 20 m/s。例如，若噴漆房廢氣排放量為 5000 m³/h，按照主管道流速 12 m/s 計算，主管道直徑約為 0.5 m。



 （二）管道材質

噴漆房廢氣具有一定的腐蝕性，尤其是含有酸性漆霧成分時。因此，管道材質應具備******的耐腐蝕性和強度。常用的材質有鍍鋅鋼板、不銹鋼（如 304、316 不銹鋼）、玻璃鋼等。鍍鋅鋼板價格相對較低，適用于一般腐蝕性廢氣，但在潮濕環境下易生銹，需做***防腐處理；不銹鋼耐腐蝕性強，使用壽命長，但成本較高；玻璃鋼具有***異的耐腐蝕性和***緣性，重量輕，但硬度相對較低，施工時需注意防止機械損傷。



 （三）管道布局

管道布局應遵循簡潔、順暢的原則，盡量減少彎頭和變徑數量，以降低管道阻力。噴漆房廢氣產生源相對集中，一般采用枝狀管道布局，從各個噴漆工位匯總到主管道。同時，要考慮廢氣的流向，避免出現廢氣倒流現象。例如，在多層噴漆車間，廢氣管道應自下而上或水平布置，防止漆霧回流到下方工序。此外，管道應設置一定的坡度，一般不小于 0.3%，坡向廢氣排放方向，便于漆霧和冷凝液排出。



 （四）管道連接

管道連接方式應確保密封性，防止廢氣泄漏。法蘭連接是常用的方式，法蘭之間應采用耐腐蝕的密封墊片，如橡膠墊片、聚四氟乙烯墊片等。焊接連接適用于不銹鋼管道等對密封性要求較高的場合，但焊接質量需嚴格把控，避免出現焊縫裂紋、氣孔等缺陷。對于玻璃鋼管道，可采用粘接或法蘭連接，粘接時要注意膠粘劑的選擇和粘接工藝，確保連接牢固、密封。

 三、廢氣處理設備與管道的協同工作

 （一）漆霧過濾器

漆霧過濾器是噴漆房廢氣處理的***道防線，其主要作用是去除廢氣中的漆霧顆粒。常見的漆霧過濾器有干式漆霧過濾器和濕式漆霧過濾器。干式漆霧過濾器通過纖維過濾材料攔截漆霧，阻力較小，但需要定期清理或更換濾料；濕式漆霧過濾器利用水膜或水霧捕捉漆霧，凈化效率較高，但會產生廢水，需配套污水處理設施。在管道連接方面，漆霧過濾器應安裝在靠近噴漆房的位置，進出口管道應設置合理的過渡段，使廢氣均勻通過濾料，避免局部流速過高導致濾料損壞。例如，進口管道可設置漸擴管，使廢氣流速降低，均勻分布在過濾器斷面上；出口管道設置漸縮管，恢復廢氣流速，減少阻力損失。



 （二）活性炭吸附裝置

活性炭吸附裝置利用活性炭的多孔結構吸附廢氣中的有機污染物，具有效率高、適用廣泛等***點。活性炭吸附裝置一般采用固定床或蜂窩狀活性炭形式。在管道系統中，活性炭吸附裝置應安裝在漆霧過濾器之后，以保證活性炭不受漆霧堵塞。廢氣進入活性炭吸附裝置前，管道應設置均流裝置，使廢氣均勻通過活性炭層，提高吸附效率。同時，要考慮活性炭的更換周期，一般根據廢氣濃度、處理量和活性炭吸附飽和時間確定，當活性炭吸附飽和后，應及時更換或再生，否則會導致廢氣處理效果下降，甚至超標排放。



 （三）催化燃燒裝置

催化燃燒裝置適用于處理高濃度有機廢氣，通過催化劑的作用，使廢氣中的有機物質在較低溫度下發生氧化反應，轉化為二氧化碳和水。在管道連接上，催化燃燒裝置的進口管道應設置預熱裝置，將廢氣加熱到催化劑的起燃溫度，一般為 200 - 300℃。同時，要嚴格控制廢氣中的雜質含量，防止催化劑中毒。出口管道應設置降溫裝置，將處理后的高溫氣體降溫至符合排放標準的溫度。此外，催化燃燒裝置運行過程中會產生一定的熱量，管道系統應考慮熱膨脹補償措施，如設置膨脹節或柔性接頭，避免管道因熱脹冷縮而破裂。



 （四）光氧催化裝置

光氧催化裝置利用高能紫外線光束照射廢氣，使廢氣中的有機物質在光催化劑的作用下發生氧化還原反應，分解為無害物質。該裝置與管道的連接相對簡單，但要注意紫外線燈管的布置和防護，避免紫外線泄漏對人體造成傷害。同時，光氧催化裝置對廢氣的濕度有一定要求，一般相對濕度不宜超過 80%，因此在管道前端可設置除濕裝置，如冷卻除濕或轉輪除濕，以保證處理效果。



 四、管道系統的維護與管理

 （一）日常巡檢

建立完善的管道巡檢制度，定期對管道系統進行檢查。檢查內容包括管道外觀是否有破損、變形、腐蝕、泄漏等情況；法蘭連接處是否密封******；管道支架是否牢固；廢氣流量、壓力、溫度等參數是否正常。對于發現的問題應及時記錄并處理，如輕微的泄漏可采用密封膠進行修補，嚴重的腐蝕或破損則需更換管道部件。



 （二）定期清理

由于噴漆房廢氣中含有漆霧顆粒，容易在管道內壁積聚，因此需要定期對管道進行清理。清理周期根據廢氣中漆霧含量和管道使用情況確定，一般每 3 - 6 個月進行一次。清理方法可采用高壓水槍沖洗、化學藥劑清洗或機械清理等。高壓水槍沖洗適用于管道內壁附著的漆霧較少的情況，通過高壓水流將漆霧沖刷掉；化學藥劑清洗則利用***定的化學試劑與漆霧發生反應，使其溶解或脫落，但要注意化學藥劑的選擇和使用安全，避免對管道造成腐蝕；機械清理如使用管道機器人或人工進入管道清理，適用于管道內積垢嚴重的情況，但操作相對復雜，且人工清理存在一定的安全風險。



 （三）防腐保溫

為延長管道使用壽命，應對管道進行防腐和保溫處理。防腐處理可在管道表面涂刷防腐涂料，如環氧煤瀝青漆、聚氨酯漆等，對于埋地管道或潮濕環境下的管道，還應采用加強級的防腐措施，如玻璃絲布纏繞加防腐涂層。保溫處理主要針對一些對溫度敏感的廢氣處理設備或在寒冷地區的管道系統，防止廢氣在管道內冷凝。保溫材料可選擇巖棉、玻璃棉、聚氨酯泡沫等，保溫層厚度應根據當地氣候條件和廢氣溫度計算確定。



 （四）應急處理

盡管在設計和日常維護中采取了一系列措施，但仍可能出現管道堵塞、破裂等突發情況。因此，應制定完善的應急預案，當發生緊急情況時，能夠迅速采取措施進行處理。如管道堵塞時，可先嘗試采用高壓空氣吹掃或疏通工具進行疏通；若堵塞嚴重，則需拆卸管道進行清理。管道破裂時，應立即關閉相關閥門，防止廢氣泄漏擴***，然后采用臨時封堵措施，如使用夾具、膠帶等進行封堵，并及時組織維修人員進行修復。



 五、案例分析

某汽車制造企業的噴漆車間安裝了一套完整的廢氣處理系統，包括噴漆房、集氣管道、漆霧過濾器、活性炭吸附裝置和排氣筒。在運行初期，發現廢氣處理效果不理想，排放口仍有少量漆霧和異味。經過管道專家的排查，發現存在以下問題：部分管道連接處的法蘭密封墊片老化，導致廢氣泄漏；漆霧過濾器進口管道未設置均流裝置，廢氣偏流嚴重，部分濾料未充分發揮作用；活性炭吸附裝置進口管道的廢氣溫度過高，影響了活性炭的吸附性能。針對這些問題，采取了相應的整改措施：更換了所有法蘭密封墊片，在漆霧過濾器進口管道安裝了均流板，在活性炭吸附裝置前設置了冷卻裝置對廢氣進行降溫。經過整改后，廢氣處理系統運行正常，排放指標達到了***家相關標準。



 六、結論

噴漆房廢氣處理設備的使用是一個系統工程，其中管道系統的設計、安裝、維護和管理至關重要。作為管道專家，應充分了解噴漆房廢氣的***性和處理流程，從管徑選擇、材質確定、布局***化、連接密封等方面精心設計管道系統，確保其與廢氣處理設備協同工作，實現高效、穩定的廢氣處理效果。同時，要加強日常巡檢、定期清理、防腐保溫和應急處理等工作，及時發現并解決管道系統存在的問題，保障廢氣處理系統的長期穩定運行，為企業的可持續發展和環境保護貢獻力量。
